ET385标准黑体炉
浏览: 发布日期:2020-04-16

1、概述

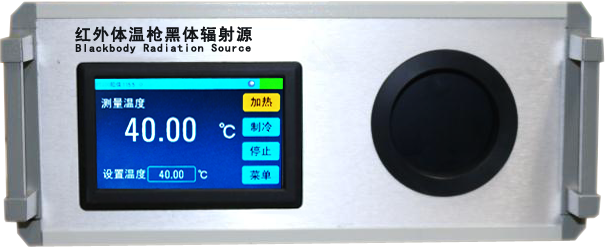

    E385-050便携式黑体辐射源主要用于现场对红外耳温枪、红外额温枪、以及红外体表筛查仪、红外成像测温仪等进行实时校准,消除红外测温系统受现场复杂环境所产生的误差,能有效的提高测量精度,提高红外测温系统的可靠性,降低检错率。
2、功能特点
  1. 重量轻易便携,整机仅5kg,便于出现场携带。
  2. 5寸触摸大屏操作,显示直观,操作方便。
  3. 温度控制采用先进的PID控制,控温稳定高。
  4. 升温速度快,稳定所需时间短。
  5. 具有多点温度修正功能。

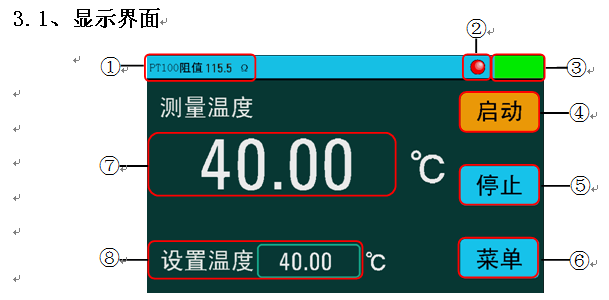

3、快速参考


  1. PT100电阻值:显示温度对应的电阻值;
  2. 主输出指示灯: 指示加热模块是否在工作,灰色未工作,红色正在工作;
  3. 仪器当前工作状态:未启动、已启动、温度超过预警值三种状态;
  4. 启动按键;
  5. 停止按键;
  6. 菜单按键:进入菜单画面;
  7. 热源温度:显示实时测量的黑体温度;
  8. 设定温度;

 3.2、启动
  1. 使用附件提供的电源线将干体炉连接至220V交流电源。
  2. 开机前,仔细检查黑体面源是否存在漆面损伤等现象,如有问题请及时联系厂方。
  3. 开启背后的电源总开关。
  4. 若仪器没有正常启动,请按照下面的步骤进行检查:
            1)  检查电源线是否接触良好。
            2)  如经检查无误后,仪器仍未启动,请检查电源保险丝是否已熔断,如有必要,
                 请更换保险丝。
            3)  若经上述检查无误后,仪器仍未启动,请与相关部门联系。

3.3、开始使用

按如下步骤即可快速使用:
  1. 设置目标温度
    如3.1节图片所示,在主界面下点击设置温度输入框,弹出设置温度窗口,输入目标温度,点按“确认”按键,回到主界面,温度设置成功。
  1. 开始工作
点按主界面上“启动”按键。主界面右上角工作状态图标变为绿色,仪器开始工作,同时主输出指示等将以特定的时间间隔闪烁。
  1. 停止工作
点按主界面“停止”按键,仪器输出将停止工作。

4、操作说明

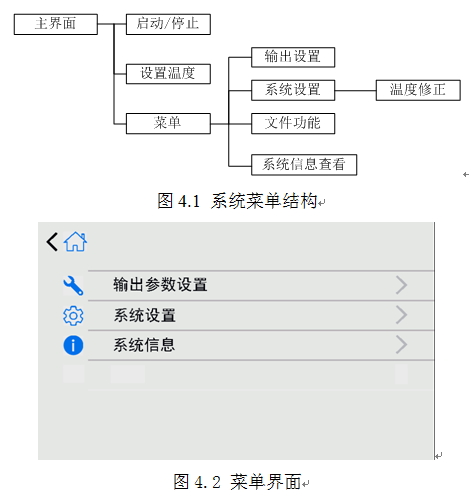

4.1、菜单结构



4.2、输出设置

       系统采用PID方式控制恒温块温度,在出厂时,已预置了一组整定参数。用户可自定义设置以满足现场使用。

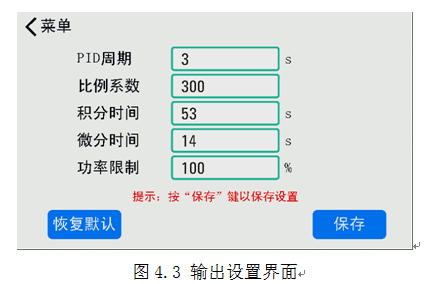

在输出设置界面设置PID相关参数,输出设置界面如图5.2所示。点按恢复默认按键可将所有设置恢复为预设值。
注意:设置完成后按“保存”按键才会保存设置值,否则视为放弃修改。


PID周期设置
       仪表的调节运算周期,单位为秒;设置范围:0~100,系统预设为3。该参数对调节品质影响较大,合适的数值能完善地解决超调及振荡现象,同时获得最好的响应速度。建议在预设值的基础上修改。

PID比例系数设置
       比例系数决定了比例带的大小。比例带越小,调节作用越强(相当于加大放大系数);相反,比例带越大,调节作用越弱。建议在预设值的基础上修改。

PID积分时间设置
      积分时间决定了积分作用强度。积分时间短则积分作用强,消除静差的时间短,但过强的积分作用可能会导致温度稳定时较大幅度振荡。相反,积分时间长则积分作用弱,但消除静差的时间比较长。建议在预设值的基础上修改。

PID微分时间设置
       微分时间决定了微分作用强度。微分时间长则微分作用强,对温度变化反应敏感,可减少温度过冲。但过强的微分作用可能会增大温度震荡幅度,和加长稳定时间。

功率限制
        限定主输出功率。百分比表示,0~100,数值越大表示加热时输出功率越大,加热越快。系统预设为100%。

4.3、系统设置(下列部分功能需厂家授权方可使用)

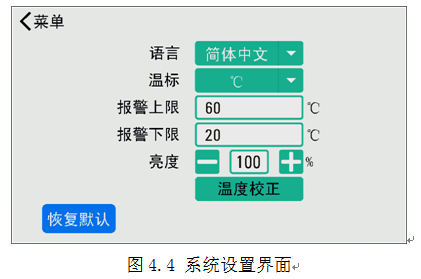

       系统设置包括语言设置、温标设置、报警设置、屏幕亮度设置、温度校正等。其中温度校正按键为进入温度校正界面的按键。系统设置界面如图4.4所示

4.3.1系统语言设置
        支持简体中文和English两种系统语言,点击下拉菜单设置。

4.3.2系统温标设置
        支持摄氏度℃和华氏度℉两种系统温标,点击下拉菜单设置。

4.3.3报警上限设置
        用于设定上限报警点。当输出打开时,如果恒温块温度超过报警上限值,系统将弹出温度报警窗口,蜂鸣器鸣响,且输出将被关闭。设置范围为20℃~60℃,且不能比报警下限值小。
      若不需要请设置为最大值。


4.3.4报警下限设置
        用于设定下限报警点。当输出打开时,如果恒温块温度低于报警下限值,系统将给出提示信息。设置范围为20℃~60℃,且不能比报警上限值大。
      若不需要请设置为-1。


4.3.5屏幕亮度设置
       百分比数值设置,从最暗到最亮,0~100,按+/-按键调节数值大小。
4.3.6温度校正

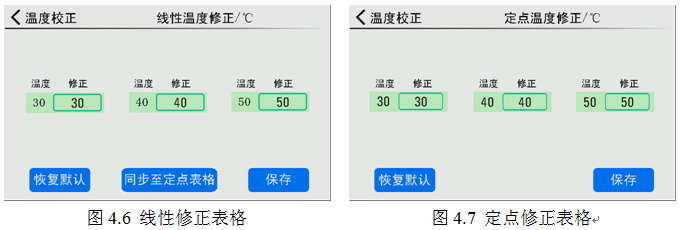

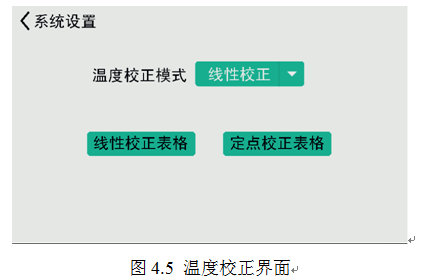

       若主界面显示温度不准确,用户可通过温度修正界面进行修正。在系统设置界面下点按“温度校正”按键,进入温度校正界面如图4.5所示

       有2种校正模式可以选择,分别是“线性校正”与“定点校正”。线性校正通过使用校准数据建立多个二元一次方程,来确保整个量程内的数据准确可靠。定点校正则是只修正固定设置温度点的误差,它在“定点校正表格”中的温度值和修正值均可更改。


        系统提供了3个温度校准点,当仪器显示温度与真实温度有误差时,输入修正值,以修正当前显示。点按恢复默认按键可将所有设置恢复为出厂值。
注意:设置完成后按“保存”按键才会保存设置值,否则视为放弃修改。

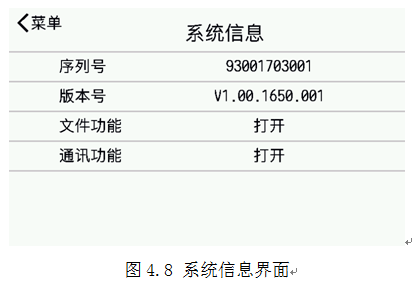

4.4、系统信息


     在菜单界面下点按“系统信息”按键,跳转到系统信息界面,可查看系统信息。包括
  • 序列号
  • 版本号
  • 文件功能启用状态(黑体源暂不支持)
  • 通讯功能启用状态(黑体源暂不支持)

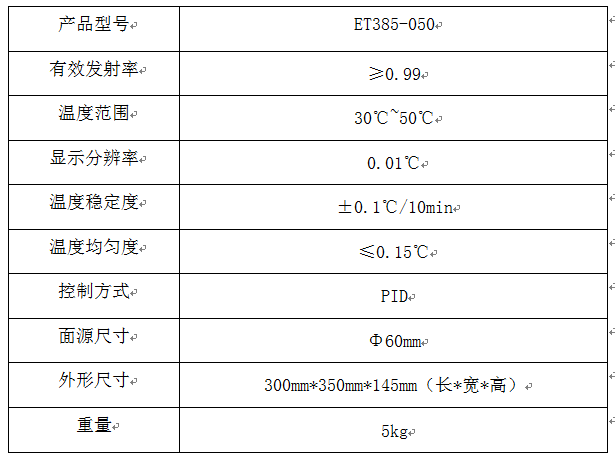

5、技术指标

以上指标在开始工作后,测量温度稳定15分钟下有效

6、保养与维护

6.1、一般的保养和维修

 1)使用1年左右,应对仪表重新进行校正,以保证仪表的指标符合要求。

6.2、更换保险丝管

  保险丝管安装于电源插座开关右侧。
  保险丝管规格:
  10A L 250V快熔式保险丝 Φ5x20mm
操作步骤:

  1. 把电源关闭,拔掉电源线插头。
  2. 找到保险丝所在位置,根据器件上面提示取出已被烧断的保险丝管。
  3. 更换好新的保险丝管,再重新装回去。
7、维修
  1)本仪器在保修期内规定使用的条件下,发生故障,由本厂负责免费保修一年。
  2)保修期内,由于用户使用、维修不当造成设备损坏,本厂负责修理,但费用由用户负责。
  3)超过一年后发生故障,本厂负责维修,按规定收取费用。
